Kituri electroizolante

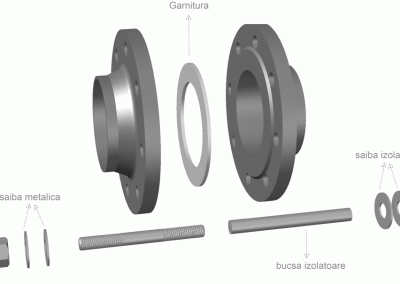

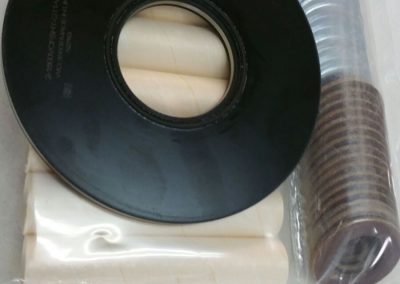

Kitul standard este compus din :

  • 1 buc. garnitura de etansare, executata din PTFE, grosime 3 mm, pentru izolatia electrica si etansarea intre cele doua flanse ale imbinarii;
  • numar egal cu numarul de prezoane – bucsa izolatoare pentru izolatia electrica intre prezoane si materialul flanselor, executate din PTFE ;
  • numar dublu al numarului de prezoane (cate 2 buc pentru fiecare prezon) – saiba izolatoare pentru izolatia electrica intre flanse si piulite executate din sticlotextolit, grosime 2 mm;
  • numar dublu al numarului de prezoane (cate 2 buc pentru fiecare prezon) – saiba metalica

La cerere se pot executa si kituri din alte tipuri de materiale electroizolante si de etansare (diverse rasini electroizolante, cu sau fara inele de cauciuc)

Proprietati sticlotextolit Unitate de masura Grosime Valoare
Rezistenta de rupere la incovoiere statica perpendicular pe directia straturilor MPa 1.6 340
Densitate g/cm3 3 1.70-1.90
Rezistenta la despicare paralel cu directia straturilor KJ/m2 5 33
Rezistenta dielectrica perpendiculara pe directia straturilor MV/m >3 14.2
Rigiditatea dielectrica paralel cu directia straturilor KV >3 40
Permitivitatea 50 Hz 3 5.5
Factor de pierderi dielectrice la 50 Hz 3 0.04
Rezistenta de izolatie dupa imersie in apa Ω 1.6 5.0 x 108
Absobtie apa (D-24/23, grosime 1.6 mm) mg 1.6 19



Material: PTFE – teflon pur Caracteristica Unitate de masura Valori
Rezistenta la intindere N/mm2 23 – 35
Temperatura 0 C – 2000C…+2500C
Alungire la rupere % 300 – 360
Duritate Sh D 55 – 60
Coeficient frecare teflon/otel(in ulei) μ 0,02..0,06
Densitate g/cm3 2,14 – 2,18
  Proprietatile electrice
  • Rezistivitate volumica (conf. ASTM 257) >1018Ωxcm ;
  • Rezistivitate la suprafata (conf. ASTM D257) = 1017Ω ;
  • Constanta dielectrica (conf. ASTM D150) :  – 60Hz =2,1 ; – 106Hz=2,1

Rigiditatea  dielectrica (conf. ASTM D150) : 55 KV/mm ;
